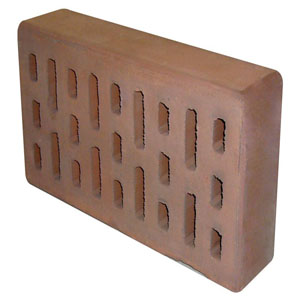

標準空心磚機制品空心磚施工要求





   (一)施工準備：

   1、材料：

  （1）磚：磚的品種、強度等級必須符合設計要求，并應規格一致，有出廠合格證明及試驗單。

  （2）水泥：品種與標號應根據砌體部位及所處環境選擇，一般宜采用325號普通硅酸鹽水泥或礦渣硅酸鹽水泥；應有出廠合格證明、準用證和試驗報告方可使用；不同品種的水泥不得混合使用。

  （3）砂：宜采用中砂。配制水泥砂漿或水泥混合砂漿的強度等級等于或大于M7.5時，砂的含泥量不應超過5%；強度等級小于M5時，砂的含泥量不應超過10%。

 （4）水：應采用不含有害物質的潔凈水。

  （5）摻合料：

    1） 石灰膏：熟化時間不少于7天，嚴禁使用脫水硬化的石灰膏。

    2） 其他摻合料：電石膏、粉煤灰等摻量應經試驗室試驗決定。

  （6）其他材料：拉結鋼筋、預埋件、木磚、防水粉等均應符合設計要求。







  （二）操作工藝：

    1、拌制砂漿：

   砂漿采用機械拌合，手推車上料，磅稱計量。材料運輸主要采用井字架作垂直運輸，人工手推車作水平運輸。

  （1）根據試驗提供的砂漿配合比進行配料稱量，水泥配料精準度控制在±2%以內；砂、石灰膏等配料精準度控制在±5%以內。   （2）砂漿應采用機械拌合，投料順序應先投砂、水泥、摻合料后加水。時間自投料完畢算起，不得少于1.5min。

  （3）砂漿應隨拌隨用，水泥漿和水泥混合砂漿必須分別在拌成后3小時和4小時內使用完畢。



     2、 組砌方法：

  （1）磚墻砌筑應上下錯縫，內外搭砌，灰縫平直，砂漿飽滿，水平灰縫厚度和豎向灰縫寬度一般為10mm，但不應小于8mm，也不應大于12mm。

  （2）磚墻的轉角處和交接處應同時砌筑，均應錯縫搭接，所有填充墻在互相連接、轉角處及與砼墻連接處應沿墻高設置2￠6＠600通長拉結筋。對不能同時砌筑而又必須留置的臨地間斷處應砌成斜槎，并加設拉結筋，拉結筋的數量按每12cm墻厚原放置一根直徑6mm的鋼筋，間距沿墻高不得超過50cm，埋入長度從墻的留槎處算起，每邊均不應小于50cm，末端應有90°彎鉤。

   注：抗震設防地區建筑物的臨時間斷處不得留直槎。

  （3）隔墻和填充墻的頂面與上部結構接觸處用側磚或立磚斜砌擠緊。



   3、 磚墻砌筑：

   施工順序：彈劃平面線檢查柱、墻上的預留連結筋遺留的必須補齊砌筑安裝或現澆門窗過梁頂部砌體。

  （1）排磚撂底（干擺磚樣）：一般外墻第一皮磚撂底時，橫墻應排丁磚，前后縱墻應排順磚。根據已彈出的窗門洞墨線，核對門窗間隔間墻、附墻柱（垛）的長度尺寸是否符合排磚模，如若不合模數時，則要考慮好砍磚及排放的計劃?？车拇u或丁磚應排在窗口中間、附墻柱（垛）旁或其他不明顯的部位。

  （2）選磚：選擇棱角整齊、無彎曲裂紋、規格基本一致的磚。

  （3）盤角：砌墻前應先盤角，每次盤角砌筑的磚墻角度不要超過五皮，并應及時進行吊靠，如發現偏差及時修整。盤角時要仔細對照皮數桿的磚層和標高，控制好灰縫大小，使水平灰縫均勻一致。每次盤角砌筑后應檢查，平整和垂直完全符合要求后才可以掛結砌墻。

  （4）掛線：砌筑一磚厚及以下者，采用單面掛線；砌筑一磚半厚及以上者，必須雙層掛線。如果長墻幾個個同時砌筑共用一根通線，中間應設幾個支線點；小線要拉緊平直，每皮磚都要穿線看平，使水平縫均勻一致，平直通順。

  （5）砌磚：砌磚宜采用擠漿法，或者采用三一砌磚法。三一砌磚法的操作要領是一鏟灰、一塊磚、一擠揉，并隨手將擠出的砂漿刮去。操作時磚塊要平、跟線，砌筑操作過程中，以分段控制游丁走縫和亂縫。經常進行自檢，如發現有偏差，應隨時糾正，嚴禁事后采用撞磚糾正。應隨砌隨漿溢出磚墻面的灰跡刮除。

  （6）木磚預埋：木磚應經防腐處理，預埋時小頭在外，大頭在內，數量按洞口高度確定；洞口高度在1.2m以內者，每邊放2塊，高度在2~3m者每邊放4塊。預埋木磚的部位一般在洞口上下四歧磚處開始，中間均勻分布。門窗洞口考慮預留后安裝門窗框，要注意門窗洞口寬度及標高符合設計要求。

  （7）門窗過梁當洞口L0＜800時，用鋼筋磚過梁，當L0≥800時，用預制鋼筋砼過梁，在磚墻上的支承長度不小于240；當支承長度不足時，應按過梁與柱、墻直接連接處理。當門窗洞邊無磚墩擱置過梁時，采用在相應洞頂位置的砼墻、柱上予埋鐵件或插筋，以便和過梁中的鋼筋焊接。

   安裝過梁基標高、位置及型號必須符合設計圖紙要求，坐漿飽滿；如坐漿厚度超過200mm時，要用細石混凝土鋪墊，過梁伸入兩端的支承長度應一致。

  （8）填充墻墻高≥4米時，190墻，填充墻墻高≥3米時，應在墻中部或門洞上口標高處設置一道120厚的現澆鋼筋砼配筋帶，其兩端鋼筋與柱或抗震墻預留的拉筋搭接，洞口處之截面高度及配筋應按過梁要求。具體做法詳見建筑設計說明。

  （9）填充墻體與梁板交接的頂磚用實心小砌塊，并斜砌頂緊。

  （10）空心砌塊門窗洞邊200mm內的砌體應采用不低于M5的砌筑砂漿或C15細石砼填實砌塊的孔洞。窗臺處用盲孔砌塊砌筑并加設鋼筋砼窗臺板，且鋪設2Φ6鋼筋。門窗頂如有砌體，應加設過梁，過梁采用鋼筋混凝土過梁，過梁配筋及規格詳見設計具體要求。具體做法詳見附圖大樣。

  （11）磚墻砌筑除滿足設計要求外，其節點和構造還應滿足深圳《非承重混凝土小型空心砌塊墻體技術規程》（SJG—1997）的要求?？招钠鰤K門窗洞邊200mm內的砌體應采用不低于M5的砌筑砂漿或C15細石砼填實砌塊的孔洞。窗臺處用盲孔砌塊砌筑并加設鋼筋砼窗臺板，且鋪設2Φ6鋼筋。門窗頂如有砌體，應加設過梁，過梁采用鋼筋混凝土過梁，過梁配筋及規格詳見設計具體要求。具體做法詳見附圖大樣。



  （三）質量標準：

    1、 保證項目：

  （1）磚的品種、強度等級必須符合設計要求。

  （2）砂漿品種符合設計要求，強度必須符合規定：

  （1） 同品種、同強度等級砂漿各組試塊的平均強度不小于1.0k；

  （2） 任意一組試塊的強度不小于0.75k。

  （3） 砌體砂漿必須密實飽滿，實心磚砌體水平灰縫的砂漿飽滿度不少于20%。

   （3）外墻的轉角處嚴禁留直槎，其他臨時間斷處，留槎的做法必須符合施工規范的規定。
