杜甫機械水泥制磚機的控制系統

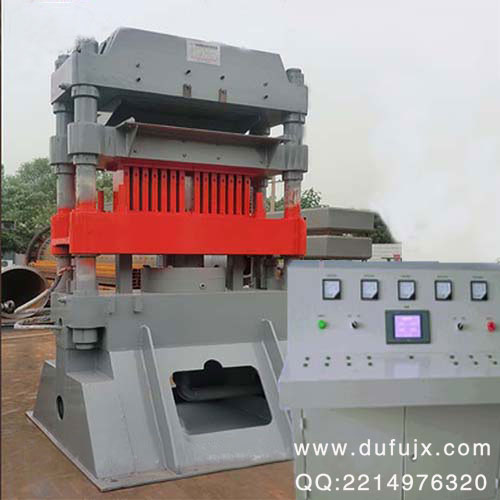

水泥磚的原材料主要由細石子、砂和水泥等組成。杜甫機械的水泥制磚機是一個強壓成型設備，其結構如圖 l 所示水泥制磚工藝流程磚坯成型經過石子、砂和水泥混合和攪拌．注入模腔，擠壓成型，最后出模等一系列工藝生產過程。具體如下：將推板送到模箱下部的工作臺上，工作臺上升至模箱底部、起模．通過往復導向面料裝置將混合、攪拌后的物料澆注人模具．模箱振動，上壓頭壓下，將模箱中的料在振動的同時版實成型，判斷是否需要二次面料，如需則返回加料，如不需則工作臺帶動推板和成型磚下降至最底部，再將推板和成型磚一起推出，完成制磚工作．
杜甫機械水泥制磚機控制系統的特點
( l ）水泥制磚機控制系統通過 PIC控制起模缸、液壓缸、送料缸等的進退，提高了系統的性能，減少了人力使用。水泥制磚機通過更換模斗可生產不同規格多孔磚、空心砌塊、路緣石、路面磚以及植草磚、護坡磚等水泥制品，每個動作程序互鎖：
( 2 ）杜甫水泥制磚機設置了手動自動按鈕，手動按鈕主要是在系統或軟件調試時使用，一般生產中，采用自動模式。并為各個按鈕設置了指示燈，以便系統運作不正常時，容易查錯。
( 3 )水泥制磚機控制系統設置了信號燈，每個信號均有指示燈，防止管理和檢杳錯誤。
1、杜甫機械水泥制磚機控制系統硬件設計
水泥制磚機控制系統硬件設計可編程序控制器是一種通用的自動控制裝置．它將計算機技術、自動化技術和通信技術融為一體．成為現代工業實現自動化的核心設備：將 PLC 及計算機控制技術應用到水泥制磚機控制系統中，通過軟件設計來實現聯鎖保護、自動控制及過程控制，杜甫機械水泥制磚機選用西門子公司的57—200系列PLC 下位機作為控制系統核心。這種PLC將模塊式和一體式PLC的優點結合起來，即 CPU本身自帶一定數量的數字量1/0 ，可獨自完成開關量控制。同時又具有擴展能力．能和數字量1/0模塊、模擬量1/0模塊以及通訊模塊組合在一起形成復雜系統。該系列PLC無具有結構緊湊、性能優異、程序容量較大、運行速度快、編程靈活、通信功能強大等優點。
2、 杜甫機械水泥制磚機控制系統軟件

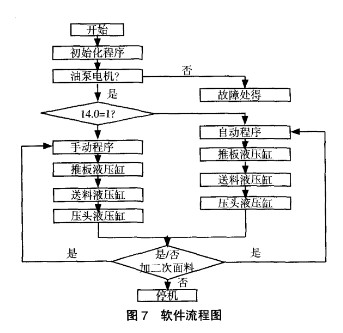

水泥制磚機控制系統軟件是根據對水泥磚機系統組成及控制原理分析，制磚機控制系統軟件由下面各程序模塊組成，其體如下，其流程如圖
7 所示
( l ）初始化程序
系統初始化參數設置，對一些數據寄存器及定時器清零復位．
（2）單步調試程序系統調試使用，供維修人員使用．進入此程序后．連鎖條件解除，設備完全由人工控制各部件的開啟。
( 3 ）故障處理程序處理系統故障，根據輸入信號的不同類型顯示不同的故障類別，引起操作人員注意和幫助維修人員修理設備，確保設備安全和人身安全。
( 5 ）急停程序
系統出故障時采用此急停程序，能夠馬上使系統停止
（5）自動程序
系統采用自動模式，使系統自動進入制磚系統控制。
（6）手動程序手動制磚使用
( 7 ）公共程序
多系統功能調用，供程序模塊共同使用。
( 8 ）通信程序
系統與其他系統通信時使用。
( 9 ）停機程序執行本程序時，PLC按照水泥制磚機設備所出的工作狀態依次關閉所有元件、電源、電機、閥門。
杜甫機械水泥制磚機控制系統改善了傳統制磚機人工操作、效率低、精度不高等缺點，實現了磚機的自動化控制，使制磚生產率和砌塊產品質量得到了很大的提高，工人勞動強度降低。該控制系統經某些磚廠實際運行顯示，設備運轉正常，系統性能穩定可靠，充分了滿足制磚工藝要求。
