社會不斷的發展，不斷地創新，隨之而來的也是層出不窮的問題，在建筑方面，尤其是在大城市里，道路的通暢是緩解交通壓力的重要問題，如果道路因流水不暢而導致擁堵，會給城市帶來重大的交通壓力，為緩解水流的問題，人們研發了透水混凝土，他可以將路面上的水滲透到地下，是路面沒有積水，從而道路通暢。

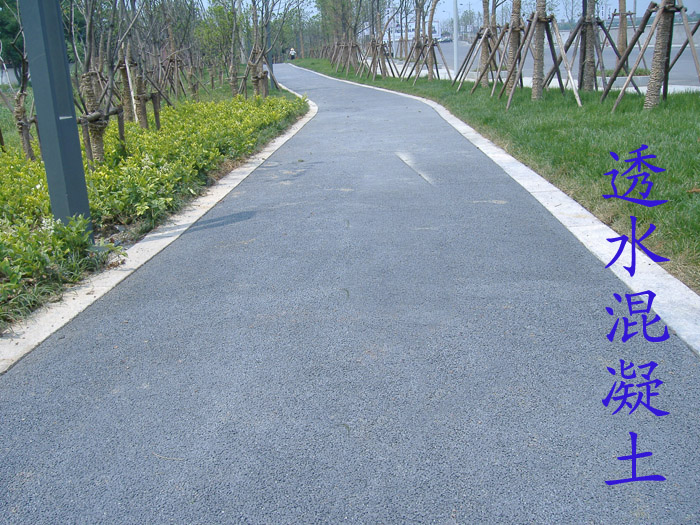

透水混凝上又稱多孔混凝上，其是由骨料、水泥和水拌制而成的一種多孔輕質混凝上，它不含細骨料，由粗骨料表面包覆一薄層水泥漿相互粘結而形成孔穴均勻分布的蜂窩狀結構，故具有透氣、透水和重量輕的特點，也可稱排水混凝上。其由歐美、日木等國家針對原城市道路的路面的缺陷，開發使用的一種能讓雨水流入地下，有效補允地下水，緩解城市的地下水位急劇下降等等的一些城市環境問題。并能有效的消除地面上的油類化合物等對環境污染的危害：同時，是保護自然、維護生態平衡、能緩解城市熱島效應的優良的鋪裝材料：其有利于人類生存環境的良性發展及城市雨水管理與水污染防治等工作上，具有特殊的重要意義．
透水混凝上系統擁有系列色彩配方，配合設計的創意，針對不同環境書．個性要求的裝飾風格進行鋪設施 I 二。這是傳統鋪裝和一般透水磚不能實現的特殊鋪裝材料。
透水混凝土在關國從上世紀七、八十年代就開始研究和應用，不少國家都在大量推廣，如德國預期要在短期內將 90％的道路改造成透水混凝上，改變過去破壞城市生態的地面鋪設，使透水混凝土路面取決得廣泛的社會效益。
透水地坪的優點
（1）高透水性透水
地坪擁有 15 % 25 ％的孔隙，能夠使透水速度達到 31—52 升／米／小時，遠遠高于有效的降雨在優秀的排水配置下的排出速率。
（2）高承載力
經國家檢測機關鑒定，透水地坪的承載力完全能夠達到 CZO— C25 混凝上的承載標準，高于一般透水磚的承載力。
（3）良好的裝飾效果
透水地坪擁有色彩優化配比方案，能夠配合設計師獨特創意，實現不同環境和個性所要求的裝飾風格。這是一般透水磚很難實現的．
（4）易維護性
人們所擔心的孔隙堵塞問題是沒有必要的，特有的透水性鋪裝系統使其只需通過高壓水洗的方式就可以輕而易舉的解決。
（5）抗凍融性
透水性鋪裝比一般混凝上路面擁有更強的抗凍融能力，不會受凍融影響面斷裂，因為它的結構本身有較大的孔隙。
（6）耐用性
透水性地坪的耐用耐磨性能優于瀝清，接近于普通的地坪，避免了一般透水磚存在的使用年限短，不經濟等缺點。
（7）高散熱性
材料的密度木身較低（ l5 一 25 ％的空隙）降低了熱儲存的能力，獨特的孔隙結構使得較低的地下溫度傳入地面從而降低整個鋪裝地面的溫度，這些特點使透水鋪裝系統在吸熱
透水混凝上路面技術
心透水混凝上路面隨著社會經濟的發展和城市建設的進程，現代城市的地表逐步被鋼筋混凝土的房屋建筑和不透水的路面所覆蓋，與自然的土壤相比，現代化地表給城市帶來一系列的問題，其主要表現為以下兒個方面：
( 1 ）不透水的路面阻礙了雨水的下滲，使得雨水對地下水的補充被阻斷，再加上地下水的過度抽取，城市地而容易產生下沉。
( 2 ）傳統的密實路表面，輪胎噪聲大。車輛高速行駛過程中，輪胎滾進時會將空氣壓入輪胎和路面間，待輪胎滾過，空氣又會迅速膨脹而發出噪聲，雨天這種嗓聲尤為明顯，影響了居民的生活與工作。
( 3 ）傳統城市路面為不透水結構，雨水通過路表排除，泄流能力有限，當遇到大雨或暴雨時，雨水容易在路而匯集，大量集中在機動車和自行車道上，導致路面大范圍積水。
( 4 ）不透水路面使城市空氣濕度降低，加速了城市熱島效應的形成．
( 5 ）不透水路面是“死亡性地面”，會影響地面的生態系統，它使水生態無法正常循環，打破了城市生態系統的平衡，影響了植被的正常生長。
水泥透水磚
透水磚取源于荷蘭，在荷蘭人圍海造城的過程中發現排開海水后的地面會因為長期接觸不到水分而造成持續不斷的地面下沉一旦海岸線的堤壩被充開，海水迅速沖到比海平面低很多的城市把整個臨海城市全不淹沒，會為了是自己能夠生存荷蘭人制造類路面磚鋪設在街道路面上，并使其磚與磚之間有2毫米的縫隙，這樣下雨時雨水會從磚縫之間逐漸滲透到地下，這就是后來有名的荷蘭磚。
為了加強磚體的抗壓性和抗折強度。技術人員用碎石作為原料磚的原料加入水泥和膠性外加劑使其透水速度和強度都能滿足城市路面的需要這種磚就是現在市政路面上使用的透水磚。
透水磚分類
1、 普通透水磚：材質為普通碎石的多孔混凝土材料壓制而成，用于一般的街區，人行道，廣場，是一般化鋪裝的產品。
2 、聚合物纖維混凝上透水磚：材質為花崗巖石骨料，高強水泥利水泥聚合物增強劑，并摻合聚丙烯纖維、送料配比嚴密，攪拌后經樂制成形，其主要用于市政、重要工程和住宅小區的人行步道、廣場、停車場等場地的甫裝。
3 、彩石復合棍凝上透水磚：材質面層為天然彩色花崗巖、大理石與改性環氧樹脂膠合，再與底層聚合物纖維多孔混凝上經抓制復合成形，此產品面層華麗，天然色彩，有與石材一般的質感，與混凝土復合后，強度高于石材且成木略高于混凝上透水磚，且價格是石材地磚的 1/2 ，是一種經濟、高檔的鋪地產品．主要用于豪華商業區、大型廣場、酒店停車場和高檔別墅小區等場所。
4 、彩石環氧通體透水磚：材質骨料為天然彩石與進口改性環氧樹脂膠合，經特殊工藝加工成形，此產品可預制，還可以現場澆制，并可拼出各種藝術圖形和色彩線條，給人們一種賞心悅目的感受。主要用于園林景觀工程和高檔別墅小區．
水泥磚
水泥磚，利用粉煤灰、煤渣、煤矸石、尾礦渣、化工渣或者天然砂、海涂泥等（以上原料的一種或數種）作為主要原料，用水泥做凝固劑，不經高溫鍛燒而制造的一種新型墻體材料稱之為水泥磚。
該產品符合我國“保護農田、節約能源、因地制宜、就地取材”的發展建材．總方針，符合國務院曾轉發“嚴格限制毀田燒磚積極推動墻體改革的意見”，符合國家財政部國家稅務總局曾發布的財稅字（ 1996 ) 20 號文件“關于繼續對部分資源綜合利用產品等實行增值稅優惠政策的通知” , 該產品是屬于全免增值稅的建材制品。由于該種材料強度高、耐久性好、尺寸標準、外形完整、色澤均一，具有占樸自然的外觀，可做清水墻也可以做任何外裝飾。因此，是一種取代粘上磚的極有發展前景的更新換代產品。水泥磚自重較輕，強度較高，無須燒制，用電廠的污染物粉煤灰做材料，比較環保，國家己經在大力推廣。此類砌塊缺點就是與抹面砂漿結合不如“紅磚”容易在墻面產生裂縫，影響美觀。施工時應充分噴水，要求較高的別墅類可考慮滿墻掛鋼牲網，可以有效防止裂縫。
水泥磚配方
1 、黏土：要含有一定量的松散顆粒，以利于拌水泥．含砂量少的粘上，可在上中配砂。含砂量少又較硬的粘上，須磨碎后再配砂。
2 、水泥：摻入 10 ％的 425#普通硅酸鹽水泥，能提高磚的強度和耐水性能，浸水后不開裂。否則，一般磚會出現開裂現象。
3 、外加劑：摻入少量外加劑（加強劑），除提高磚的硬結強度外，還能減少水泥用量，降低制品成木。
4 、水：用水量適當，磚的強度就高。成型水分少，磚的強度則差，物料在模內阻力大，單而加壓，磚底面不密實：成型水分多，底而潮濕，出模時容易碰壞。當砂上含水率為 3 一 5 % ，成型時的用水量以 10 ％為宜。若原料細砂過多，則降至8%。
水泥磚制作工藝操作
1 、混料時間：混料時間長就能混均勻。干混料 20 分鐘比 10 分鐘的強度提高 15 一 23 % ；濕混料時間以物料不結塊為宜?；旌虾玫牧洗娣艜r間以 2 小時左右為宜，時間太長或太短，都會降低磚的抗壓強度。
2 、成型壓力：粘上水泥磚成型時的壓力，以每平方匣米 500 公斤更好。在此壓力下，其制品抗壓強度高，耐水性能好。壓力太低，不易抓實。
3 、養護條件：粘上水泥磚一般利用太陽能保護。日曬自然養護 7 天齡期的強度，相當于 28 天齡期強度的 67 一 90 % : 28 天齡期強度為一個季度齡期強度的 80 一 95 ％。故如養護場地小，粘上水泥磚自然養護 7 天后就可出廠。
透水混凝土和透水磚，水泥磚在不同的領域承擔著不同的責任，好比人一樣各司其職各有各的長處，在不同的地方展現出不同的才華。
